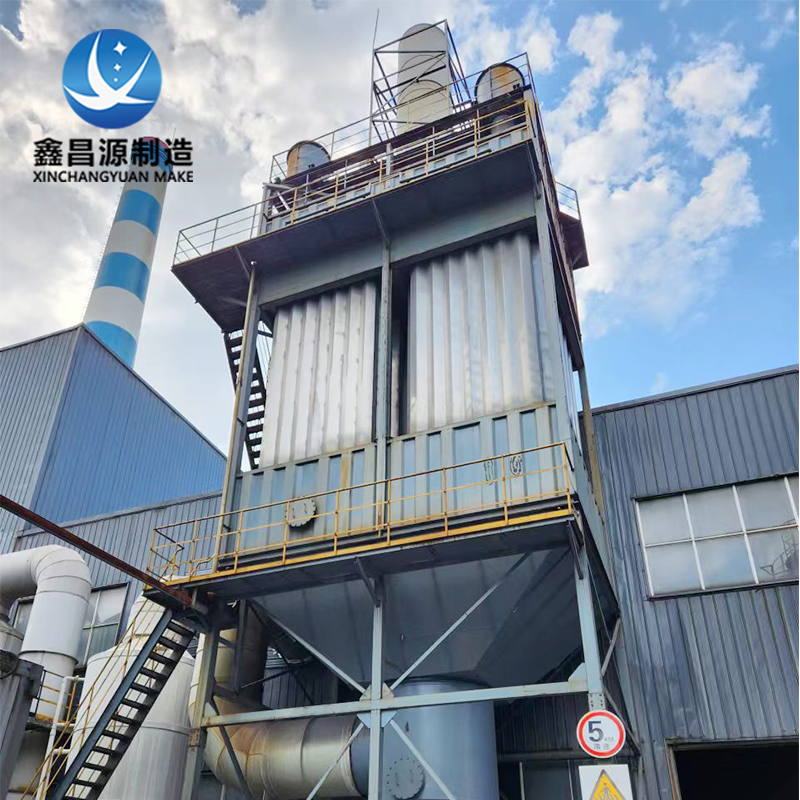

濕式電除塵器的布置形式比較多，但是隨著時代的發展和現代工廠的完善，許多的布置形式已被逐步淘汰，現在大多數燃煤電廠常見的布置形式有垂直煙氣流獨立布置、水平煙氣流獨立布置和垂直煙氣流和濕式煙氣脫硫系統整體式布置三種。

1、垂直煙氣流獨立布置。該布置的優勢特點是易安裝、維修方便，是現代燃煤電廠比較認可的一種布置形式。運用這種形式的系統通常采用的供貨形式是模塊形式供貨，隨后在現場可以用多種方式連接，但是其廣泛的使用有一個前提條件是必須提供專門的布置空間;

2、水平煙氣流獨立布置。這種布置和干式電除塵器布置有相同之處，也是一種被電廠認可并常用布置形式。水平煙氣流獨立布置和垂直煙氣流獨立布置的相同之處在于都需要給其提供專門的空間，除此之外，水平煙氣流獨立布置需要進行模式化的設計，這也是兩者的不同之處，一定程度上增加了設計的難度;

3、垂直煙氣流和濕式煙氣脫硫系統整體式布置。和前兩種布置形式相比較，該布置的優勢特點很明顯，如小的使用成本、小的占地面積等等，并且其明顯的特點是其為經典的垂直布置方式，并且采用的是頂置的濕式靜電除塵器方式，這在很大程度上減少了內部連接等結構，從整體上簡化了系統的運行方式，現在已經成為一種應用非常廣泛的布置形式。
